Kuvaus

Tekniset parametrit

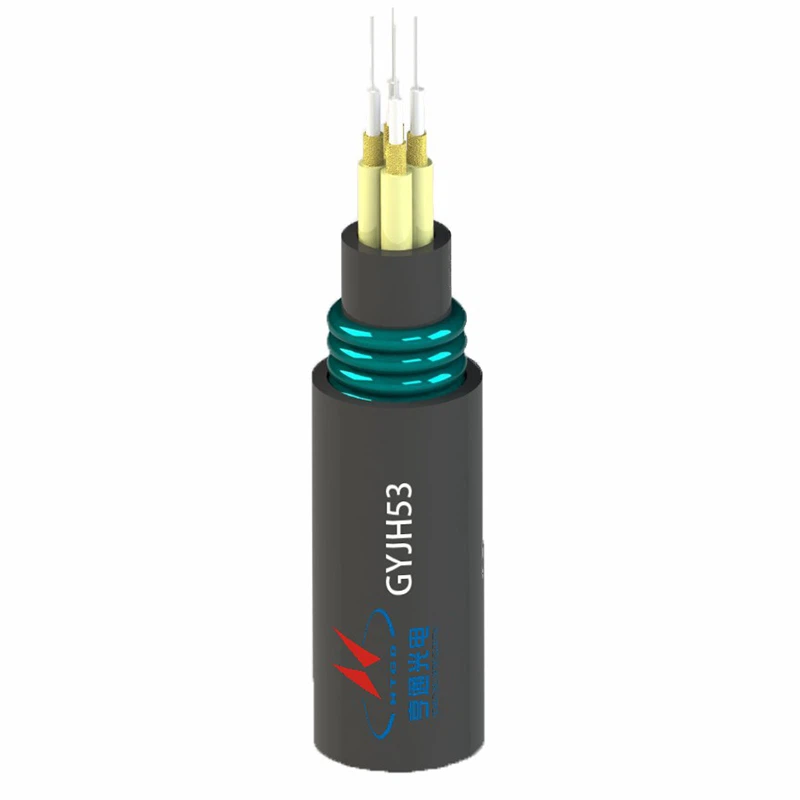

Panssaroitu kuitukaapeli
GYJH53

1- optinen kuitu

2- tiukka puskuri

3- vahvuusjäsen

4- sisävaippa

5- keskitakki

6- aaltonauha

7- ulkotakki

Tekniset tiedot

Tässä panssaroitu kuituoptinen kaapeli langattomille etäradioyksiköille on monikerroksinen komposiitirakenne, joka on IEC 60794-3-22 -määritelmien mukainen: Sisältää 2-4 taivutusoptimoidut G.657.A2 -kuidut pienikokoisissa puskuriputkissa; Aramid langan pituussuuntaiset lujuusjäsenet (suuremmat tai yhtä suuret kuin 2 0 0 0 n vetolujuus); Kaksikerroksinen LSZH (matala savu nolla halogeeni) Suojaus: Sisätakki: 1,5 mm halogeeniton yhdiste (IEC 60754-1 yhteensopiva); Välitakki: 0,8 mm: n liekinlämpökerros (IEC 60332-1-2 sertifioitu); Aaltoruostumattomasta teräksestä valmistettu teippi (0,15 mm: n paksuus, 25 mm: n aallotuskorkeus); Pitkittäinen päällekkäisyys suurempi tai yhtä suuri kuin 6 mm (fi 50173-1 mekaaninen suojausluokka III); UV-kestävä MDPE-ulkovaippa (3,0 mm nimellinen paksuus); IP68 -luokitus (IEC 60529 Vedenpitävä standardi)

Tuoteominaisuudet

Parannettu rakenteellinen joustavuus
Saavuttaa 4000N -vetolujuuden (IEC 60794-1-2 E1 -luokka)
Ylläpitää vakaa suorituskyky -40 asteen +70 asteen (ETSI fi 300 019 yhteensopiva)
IP68-veden estämisen suojaus (IEC 60529 -standardi)

Avaruustehokas suunnittelu
- 6-10 mm vähentynyt OD -alue (30% ohuempi kuin tavanomaiset mallit)
- Pienin taivutussäde pienempi tai yhtä suuri kuin 5 x OD (g.657.a2 yhteensopiva)
- Paino vähemmän tai yhtä suuri kuin 80 kg/km (IEC 60794-1-20 tiheys optimoitu)
Kaksikerroksinen LSZH-koostumus

Biologinen resistenssi
Jyrsijöiden välinen lisäaine (IEEE 1617 yhteensopiva yhdiste) panssaroitu variantti saatavana:
0.
Lasikuituvahvistettu epoksipäällyste

Sovellukset

Erityisesti suunniteltu kaapelointiin tukiasemalla, laastarijohto viestintälaitteissa

Sisä-/ulkokäyttöön vaakasuora ja pystysuora kaapelointi

Kuidunsiirto suorituskyky

Liitetty Optinen kuitu

62,5um

(850 nm/1300 nm)

50um

(850 nm/1300 nm)

G.652

(1310 nm/1550 nm)

G.657

(1310 nm/1550 nm)

Max vaimennus (db/km)

3.5/1.5

0.4/0.3

Tyypillinen arvo (db/km)

3.0/1.0

0.36/0.22

Tekninen eritelmä

Kaapelityyppi	Kuitu laskee	Vetovoima (N)		Platting Force (N/100 mm)		Vähimmäismäärän säde (mm)		Optinen kaapelin halkaisija (mm)
Kaapelityyppi	Kuitu laskee	lyhytaikainen	Pitkäaikainen	lyhytaikainen	Pitkäaikainen	Asennuksen yhteydessä	Asennuksen jälkeen	Optinen kaapelin halkaisija (mm)
GYJH53	1	500	250	2200	1000	20D	10D	10.5
GYJH53	2	500	250	2200	1000	20D	10D	10.5
GYJH53	4	500	250	2200	1000	20D	10D	10.5

Muistiinpanot

1. D tarkoittaa kaapelin halkaisijaa;

2. Yllä olevat parametrit ovat tyypillisiä arvoja;

3. Kaapekespesifikaatti. voidaan suunnitella asiakkaan vaatimuksen mukaan;

Ympäristöominaisuus

• Kuljetus-/tallennuslämpötila: -40 aste +70 aste

Kuljetus

• Olemme hyvin tietoisia kuljetuksen tärkeydestä tuotteisiin, joten hallitsemme tiukasti kuljetusprosessin kaikkia näkökohtia varmistaaksemme, että tuotteet voidaan toimittaa asiakkaille ehjät. Tavoitteenamme on tarjota asiakkaille huoleton toimituskokemus, jotta asiakkaat voivat käyttää tuotteitamme luottamuksellisesti.

Huolto

• Tarvitsetko vakiotuotteita tai räätälöityjä ratkaisuja, voimme tarjota sinulle tyydyttävän palvelun. Tervetuloa Ota yhteyttä ja anna meidän työskennellä yhdessä tarjotaksemme ammatillista tukea ja palveluita projektillesi.

Kaapelipakkaus

Vakiopituus: 1, 000 m tai 2, 000 m; Muita pituuksia on myös saatavana.

Kaapelit on pakattu puisiin rumpuihin tai seuraa asiakkaiden vaatimuksia.

Vahva paketti turvallista toimitusta varten.

Jokainen kuituoptisen kaapelin yksittäinen pituus on kelataan puuserrumpaan, joka sopii lähetykseen.

Sisä- ja FTTH -pudotuskaapeli on pakattu pieneen rumpuun ja pakattu laatikkoon erikseen. Sitten yhdessä kuormalavassa.

Kumppani

Faq

K: Mitkä ovat optisen kuitukaapelin panssaroitu tyyppi?

A: Kuituoptinen kaapelin panssaroitu tyyppi on jaettu spiraaliterästeippiin ja aaltoiseen terästeippiin. Spiraaliterästeippi -kuitukaapeli on spiraalihaava kuituoptisen kaapelin ympärillä ja niitä käytetään yleisesti sisä- tai ulkokäyttöön korkean kestävyyden ja erinomaisen murskausvastuksen saavuttamiseksi. Aaltopanssaroitu kuituoptinen kaapeli on päällystettyjä terästeippejä, jotka on taitettu pitkittäisesti kaapelin ympärille, jota käytetään usein ulkokäyttöön, parien mekaanisten ominaisuuksien saavuttamiseksi. Molempia panssaroituja kaapeleita voidaan käyttää ankarassa ulkoympäristössä, jossa on liian paljon pölyä ja jopa jyrsijöiden aiheuttamia vaurioita.

K: Vaikuttaako kylmä sää kuituoptiseen kaapeliin?

V: Kuituoptiset kaapelit on suunniteltu toimimaan monissa lämpötiloissa, mukaan lukien erittäin kylmät lämpötilat. Valmistaja valitsee takkimateriaalin loppukäyttäjien ympäristötekijöiden perusteella. Valmistaja määrittelee tuottamansa kaapelin varastointi- ja käyttölämpötila-alueen.

K: Mikä on sisä- ja ulkotilojen tiukka puskurikuitukaapeli?

V: Sisä-/ulkotilojen tiukka puskurikaapelit RISER- ja Plenum -nimellisissä versioissa. Nämä kaapelit ovat joustavia, helppo käsitellä ja helppo asentaa. Koska ne eivät käytä geeliä, liittimet voidaan lopettaa suoraan kuidulle ilman, että breakout -sarjoja. Tämä tarjoaa helpon ja yleisesti kalliimman asennuksen.
