Kuvaus

Tekniset parametrit

Putkijohdolle

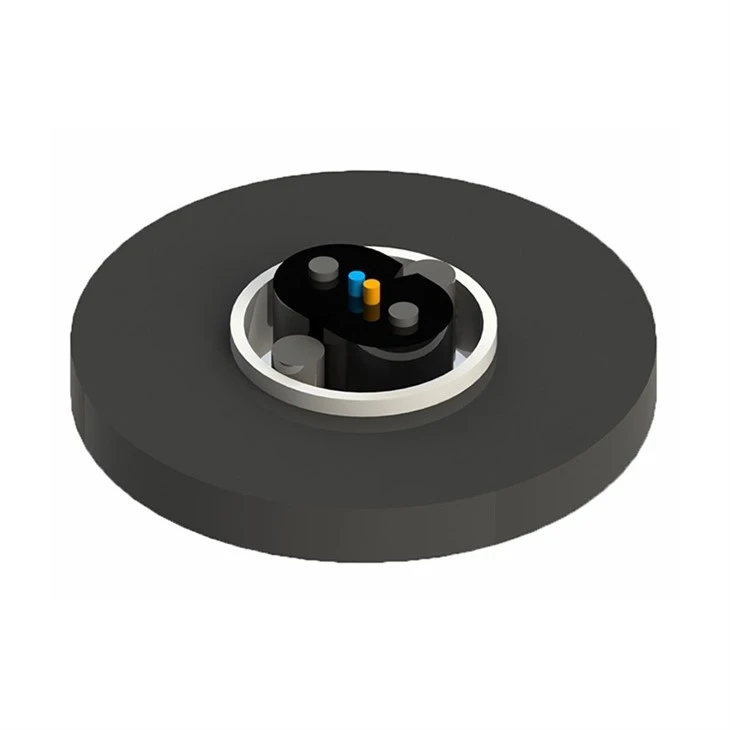

GJYX(F)H03

1-Sisävaippa

2-Voimajäsen

3-Optinen kuitu

4-Vahvistuselementti

5-Vedensulkuteippi

6-Ulkovaippa

Tuotteen ominaisuudet

Erinomainen mekaaninen ja ympäristöystävällinen suorituskyky

Irrota ja liitä helposti, mikä yksinkertaistaa asennusta

Ulkoilmakanavasovelluksesta sisäjohdotukseen

Sovellukset

Käytetään sisä-/ulkokaapeloinnissa, ulkona käytettävässä FTTH-pudotuskaapelissa, pudotuskuitukaapelissa.

Kuitusiirron suorituskyky

Kaapeloitu Optinen kuitu

62,5 um

(850nm/1300nm)

50mikrometri

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.657

(1310nm/1550nm)

Suurin vaimennus (dB/km)

3.5/1.5

0.4/0.3

Tyypillinen arvo (dB/km)

3.0/1.0

0.36/0.22

Tekniset ominaisuudet

Kaapelin tyyppi	Kuitu laskee	Vetovoima (N)		Tasoitusvoima (N/100mm)		Pienin taivutussäde (mm)		Optisen kaapelin halkaisija (mm)
Kaapelin tyyppi	Kuitu laskee	Lyhytaikainen	Pitkäaikainen	Lyhytaikainen	Pitkäaikainen	Asennettaessa	Asennuksen jälkeen	Optisen kaapelin halkaisija (mm)
GJYX(F)H03	1	600	300	2200	1000	20D	10D	6.8
GJYX(F)H03	2	600	300	2200	1000	20D	10D	6.8
GJYX(F)H03	4	600	300	2200	1000	20D	10D	6.8

Huomautuksia:

1. D tarkoittaa kaapelin halkaisijaa;

2. Yllä olevat parametrit ovat tyypillisiä arvoja;

3. Kaapelin tiedot. voidaan suunnitella asiakkaan vaatimusten mukaan;

Ympäristön ominaisuus

• Kuljetus-/varastointilämpötila: -20 astetta +70 asteeseen

Kaapelin pakkaus

• Vakiopituus: 1,000m tai 2, 000m; saatavana myös muita pituuksia.

• Kaapelit on pakattu puurumpuihin tai asiakkaan vaatimusten mukaisesti.

Kuljetus

• Ammattimaisena optisten kaapelien valmistajana emme ainoastaan tarjoa korkealaatuisia optisia kaapelituotteita ja räätälöityjä ratkaisuja, vaan olemme myös sitoutuneet tarjoamaan asiakkaille tehokkaita ja luotettavia kuljetuspalveluita. Teemme yhteistyötä useiden kansainvälisesti tunnettujen logistiikkakumppaneiden kanssa varmistaaksemme, että tuotteet voidaan toimittaa asiakkaille turvallisesti ja ripeästi.

Palvelu

• Olemme ammattimainen optisten kaapelien valmistaja, joka on sitoutunut tarjoamaan asiakkaille korkealaatuisia, luotettavia optisia kaapelituotteita ja laadukkaita räätälöityjä ratkaisuja. Meillä on edistyneet tuotantolaitteet ja tekniset tiimit, jotka vastaavat asiakkaidemme monipuolisiin tarpeisiin ja tarjoavat täyden valikoiman palvelutukea.

Kumppani

UKK

K: Mikä on valokuitukanava?

A: Kuituoptisella kanavalla tarkoitetaan erityistä putkea tai kanavaa, joka on suunniteltu valokaapelin suojaamiseen ja suojaamiseen. Se tarjoaa turvallisen reitin kaapeleille ja auttaa estämään vaurioita, taipumista tai muita häiriöitä, jotka voivat heikentää optisen signaalin suorituskykyä.

K: Kuinka valokuitukaapeli asennetaan kanavaan?

V: Kuituoptisen kaapelin asentaminen kanaviin sisältää yleensä seuraavat vaiheet:
• Kanavan valmistelu: Varmista, että kanava on puhdas ja ettei siinä ole roskia tai esteitä, jotka voivat haitata kaapelin asennusta. Tarkista, onko vaurioituneita osia, jotka saattavat vaatia korjausta tai vaihtoa.
• Kaapelin suojaus: Optisen kaapelin suojaamiseksi mahdollisilta kanavan sisällä olevilta vaaroilta on suositeltavaa käyttää sisäkanavia tai putkia. Nämä tarjoavat ylimääräisen fyysisen suojakerroksen ja helpottavat optisten kaapelien tulevia päivityksiä tai vaihtoja.
• Kaapelin pääte: Kun optinen kaapeli on asennettu kokonaan kanavan läpi, optisten kaapelien päiden liittimet on päätettävä. Tämä edellyttää kaapelin suojavaipan huolellista kuorimista, kuidun päiden puhdistamista ja liittimien kiinnittämistä fuusioliitos- tai mekaanisen jatkostekniikan avulla.

K: Kuinka tehdä jatkos putkinipulle?

V: Mikrokanavaliitin ja mikrokanavan suljin
