Tässä artikkelissa keskitymme todellisissa projekteissa tärkeimpiin liitintyyppeihin ja -valintoihin. Ensin tarkastellaan yleisiä kuitutyyppisiä liittimiä FC, SC, LC ja ST. Sitten selitämme PC-/UPC-/APC-pää{2}}pintojen kiillotuksista ja miksi palautushäviöllä on merkitystä eri sovelluksissa. Lopuksi tarkastelemme suuritiheyksisiä MPO/MTP-kuituliittimiä ja liitäntäjohtoja, joita käytetään laajalti nykyaikaisissa datakeskuksissa, ja sitä, kuinka insinöörit, järjestelmäintegraattorit ja DC-operaattorit voivat valita verkkolleen oikean vaihtoehdon.
Kuituliittimen perusteet: tärkeimmät käsitteet, jotka sinun on tiedettävä
Kuinka kuitukaapelin liitin toimii?
Kuitukanavaliitin käyttää tarkkuusholkkia pitämään kuituytimen paikallaan, ja sovitinta, jossa on kohdistusholkki, yhdistämään kaksi holkkia vastakkain, joten lasiytimet ovat muutaman mikronin sisällä. Kun liität kaksi kuitukaapelin liitintä sovittimeen, holkit keskittävät holkin, niiden päätypinnat puristetaan yhteen hallitulla voimalla, ja ulkokotelo tarjoaa vedonpoiston ja helpon pistokkeen irrotuksen käsittelyn. Lyhyesti sanottuna liittimen tehtävänä on pitää ytimet tarkasti kohdakkain, suojata päätypintoja ja antaa sinun kytkeä linkin uudelleen monta kertaa vahingoittamatta kuitua tai lisäämättä liikaa hävikkiä.
valokuitukaapelin liitin Ydinparametrit: Insertion Loss & Return Loss
Tekniseltä kannalta katsottuna liitintä arvioidaan pääasiassa liitosvaimennuksella (IL) ja paluuhäviöllä (RL). Insertion loss (dB) ilmaisee, kuinka paljon signaalia menetät, kun liitin lisätään linkkiin-mitä pienempi numero, sitä parempi. Paluuhäviö, myös desibeleinä, kuvaa kuinka paljon tehoa heijastuu takaisin käyttöliittymään-mitä suurempi luku, sitä parempi, koska se tarkoittaa vähemmän heijastusta. Nykyaikaisissa yksimuotoisissa kuituliitintyypeissä LC/SC UPC-kiillotuksella tyypillinen parillinen pari on noin pienempi tai yhtä suuri kuin 0,3 dB IL ja suurempi tai yhtä suuri kuin 50 dB RL; APC-versioissa IL on samanlainen, mutta RL voi olla suurempi tai yhtä suuri kuin 60 dB tai parempi. Nämä arvot ovat pikemminkin käytännön odotuksia kuin tiukkoja rajoja, mutta ne ovat erittäin hyödyllisiä mielenterveyden tarkistuksena, kun suunnittelet linkkibudjettia tai luet testiraporttia.
kuituoptisten kaapelien liitintyypit: holkin koko, kuitutila ja liittimen muotokerroin
Yleisimmät kuitukaapeliliittimet 2,5 mm:n holkilla (SC, FC, ST kuituliitin) ovat fyysisesti suurempia, kun taas LC käyttää 1,25 mm:n holkkia, mikä mahdollistaa paljon suuremman porttitiheyden paneeleissa ja laitteissa. Sama optinen kaapeliliitinperhe voidaan rakentaa yksi-moodi (OS2) tai monimuotokuidulle (OM3/OM4/OM5), joten sinun on aina tarkasteltava sekä liitintyyppiä että sen takana olevaa kuitutyyppiä. Käytännössä voit myös valita simplex- (yksi kuitu), duplex (Tx/Rx-pari yhdessä pidikkeessä) ja monikuituliittimien, kuten MPO/MTP, välillä, jotka kuljettavat 8, 12, 24 tai useampia kuituja yhdessä holkissa. Kaikki nämä valinnat vaikuttavat suoraan siihen, kuinka monta porttia telineyksikköön mahtuu, millaista häviötehoa voit odottaa ja kaapelijärjestelmän kokonaiskustannuksia.
erityyppiset kuituoptiset liittimet: Esimerkki Linkin menetysbudjetti
Yksinkertaisena esimerkkinä voidaan harkita kanavaa laitteesta A laitteeseen B: Laite A - LC/UPC-patch-johto - paneeli - MPO-runko - paneeli - LC/UPC-korjausjohto - Laite B. Jos oletetaan, että jokainen LC-pari on noin 0,3 MPO0B,3:n paritettu. 100 m kuitua tuottaa noin 0,3 dB, kokonaissyöttöhäviö on noin 0,3×2 + 0.35×2 + 0.3 ≈ 1,6 dB. Vertaa sitten tätä lukua lähetin-vastaanottimiesi tai 10G/40G/100G-standardin sallimaan enimmäiskanavahäviöön. Jos mallisi on mukavasti tämän rajan alapuolella, tiedät, että topologia on kohtuullinen ja sinulla on vielä marginaalia liittimen kuitutoleransseille, ikääntymiselle ja kontaminaatioille kentällä.
Yleiset kuitukaapeliliitintyypit: FC / SC / LC / ST
SC-liittimet (tilaajaliitin)
SC-liittimet käyttävät suorakaiteen muotoista koteloa, jossa on 2,5 mm:n holkki, ja niitä on saatavana sekä simplex- että duplex-versioina, joten niitä on helppo käsitellä kytkentäpaneeleissa ja ODF-levyissä. Työntö SC-kuituoptisia liittimiä toimitetaan SC/UPC- ja SC/APC-versioina: UPC:tä käytetään laajalti yleisissä tietoliikenne- ja yritysyhteyksissä, kun taas SC/APC on erittäin suositeltava FTTH/PON- ja CATV-järjestelmissä, joissa alhainen heijastus on kriittistä. Käytännössä hyvä SC-pari tarjoaa tyypillisesti noin 0,3 dB IL:n tai enintään 50 dB RL:n UPC:lle ja suurempi tai yhtä suuren kuin 60 dB RL:n APC:lle, ja monet uudet pääsyprojektit ovat edelleen standardoituja SC/APC:lle tilaajapuolella. Kaksi yleisintä valokaapeliliitintä ovat LC-liittimet ja SC-liittimet.
LC-liittimet (Lucent Connector)
LC-liittimet ovat pienimuotoisia-kerroin, suunnilleen puolet SC:n koosta, ja niissä käytetään 1,25 mm:n holkkia ja RJ45--tyylistä salpaa, mikä mahdollistaa erittäin suuren porttitiheyden nykyaikaisissa kytkimissä ja kytkentäpaneeleissa. Tämä kompakti jalanjälki on tärkein syy, miksi LC:stä on tullut de facto vakiorajapinta datakeskusten kytkimille, SAN-laitteille ja nopealle-Ethernet-optiikalle (10G/25G/100G-katkos). LC-liittimiä on saatavana sekä UPC- että APC-versioina sekä yksi-{10}}- ja monimuotokuiduille. tyypillinen parillisen-parin suorituskyky on jälleen noin 0,3 dB tai yhtä suuri kuin IL, kun RL on suurempi tai yhtä suuri kuin 50 dB (UPC) tai suurempi tai yhtä suuri kuin 60 dB (APC), kun käytetään hyvälaatuisia komponentteja. Uusille konesaleille ja yritysrakennuksille insinöörit valitsevat yleensä LC:n oletusarvoiseksi yksi- tai kaksipuoliseksi liittimeksi laitteen reunassa, usein yhdistettynä rungon MPO/MTP-runkoihin.
ST-liittimet (suorakärki)
ST-liittimissä on pyöreä metallirunko, jossa on bajonettikierretty-lukkomekanismi ja 2,5 mm:n keraaminen holkki, mikä tarjoaa erittäin turvallisen ja mekaanisesti kestävän yhteyden, joka oli suosittu varhaisissa Ethernet- ja kampusverkoissa. Sähköisesti ja optisesti hyvin-valmistettu ST-liitinkuitu voi täyttää samanlaisen IL/RL-suorituskyvyn kuin SC/FC monissa monimuoto- ja joissakin yksi-moodisovelluksissa, mutta suhteellisen suuri koko ja kierre{5}}lukkotoiminto eivät sovi nykypäivän suuritiheyksisille-patch-paneeleille ja ahtaisiin telineisiin. Tämän seurauksena Fiber st -liitintä pidetään nyt vanhana liittimenä: sitä esiintyy edelleen ylläpidettäessä vanhoja kampus- tai teollisuusjärjestelmiä, mutta sitä käytetään harvoin uusissa projekteissa, joissa LC tai SC tarjoavat kompaktimman ja tulevaisuuden{8}}varman valinnan.
FC-liittimet (holkkiliitin / kuitukanavaliitin)
FC-liittimissä käytetään kierteistä metalliliitintä, joka ruuvaa liittimen rungon tiukasti sovittimeen, mikä tarjoaa erinomaisen vakauden ja tärinänkestävyyden 2,5 mm:n keraamisen holkin ympärillä. Tämä tekee fc-liitinkuidusta perinteisen valinnan testausinstrumentteihin, laboratorioasennuksiin, yksi-moodilaserjärjestelmiin ja muihin korkean-värähtely- tai tarkkuusympäristöihin, ja se on standardoitu yleisissä TIA/EIA-liittimien yhteensopivuusvaatimuksissa. Tyypilliset IL/RL-arvot ovat verrattavissa SC:hen, mutta kierteitetty rakenne on hitaampi yhdistyä ja dematoitua ja liitin on fyysisesti suurempi, joten FC on suurelta osin kadonnut valtavirran televiestinnästä ja datakeskusten paikasta. Nykyaikaisessa suunnittelukäytännössä FC:tä käytetään yleensä vain, kun itse laiteportti on FC, sen sijaan, että se valittaisiin uudeksi järjestelmätasostandardiksi.
Muut liittimen optiset liitintyypit lyhyesti (E2000, MU, MTRJ jne.)
Kuituoptisten liittimien tyypit? Yleisten FC/SC/LC/ST-kuituliitinperheiden lisäksi on olemassa muita malleja, kuten E2000 (integroitu suljin lisää laserturvallisuutta), MU (pienimuotoinen{1}}liitin, joka on kooltaan samanlainen kuin LC) ja MTRJ (joka käyttää RJ--tyylistä koteloa ja käsittelee kahta kuitua yhdessä holkissa). Nämä voivat olla tärkeitä tietyissä toimittajien ekosysteemeissä tai vanhemmissa asennuksissa, mutta jokapäiväisessä projektityössä 80–90 % käytännön skenaarioista katetaan täysin SC:llä ja LC:llä yksi-kuituyhteyksien osalta sekä MPO/MTP:llä korkean-tiheyden moni{10}}moni{10}}hallintaliittymien ympärillä.
PC, UPC ja APC: Miksi kuitupäät{0}}Kasvojen kiillotus on tärkeää
Mikä on pään{0}}kasvogeometria?
Liittimen pää{0}}pinta ei ole litteä lasileikkaus; se on huolellisesti kiillotettu kontrolloituun geometriaan niin, että kaksi kuitua koskettaa oikealla tavalla. PC (Physical Contact) tai UPC (Ultra Physical Contact) liittimessä holkin pää on kiillotettu lähes pallomaiseen pintaan, joten kuituytimet puristavat yhteen keskellä, mikä lisää kosketuspinta-alaa ja vähentää ilmarakoa ja heijastusta. APC-liittimessä (Angled Physical Contact) pää-pinta on kiillotettu noin 8 asteen kulmassa, joten mahdollinen jäännösheijastettu valo ohjataan ulos kuidun ytimestä sen sijaan, että se menisi suoraan takaisin lähettimeen. Tämä pinnan laadun ja kulman yhdistelmä vaikuttaa suoraan sekä fyysisen kosketuksen laatuun että heijastusten suuntaan ja suuruuteen.
kuitukaapeliliitintyypit: PC vs UPC vs APC Määritelmät
PC-liitin oli ensimmäinen laajalti käytetty fyysinen{0}}kosketuskiillotusaine, ja se tuottaa tyypillisesti noin −30 dB:n paluuhäviön; sitä pidetään nykyään perussuorituskykynä. UPC parantaa PC:tä hienommalla kiillotuksella ja tiukemmalla geometrian ohjauksella, saavuttaen noin −50 dB:n tai paremman paluuhäviön hyvissä yksi-moodiliittimissä, ja se on oletusvalinta monille Ethernet- ja tietoliikennelinkeille. APC lisää kulmikkaat kuituoptisen kaapelin päiden -pinnat (noin 8 astetta) korkealaatuisen-kiillotuksen päälle, jotta takaisin-heijastuva valo heijastuu päällysteeseen; tämä mahdollistaa -60 dB tai paremman paluuhäviön. Käytännössä PC on pitkälti perintöä, UPC on yleiskäyttöinen-käyttölinkkien valtavirta, ja APC on varattu sovelluksille, joissa heijastukset ovat kriittisiä.
Suorituskyvyn vertailu (insinöörinäkymä)
Teknisestä näkökulmasta voit ajatella kolmea kiillotusta yksinkertaisessa hierarkiassa: APC > UPC > PC tuottohäviön suorituskyvyn kannalta. Artikkelissasi oleva nopea vertailutaulukko voi tiivistää tämän seuraavasti: PC, jossa on tyypillinen RL noin −30 dB peruslinkkeille, UPC noin −50 dB useimmille data- ja tietoliikennesovelluksille ja APC noin −60 dB tai parempi heijastusherkille järjestelmille. Kun suunnittelet tai tarkastelet linkkiä, tämä mentaalinen malli auttaa sinua päättämään, riittääkö "tavallinen" UPC-liitin vai oikeuttaako sovelluksesi APC:n ylimääräisen huolellisuuden ja kustannukset.
Tyypilliset käyttötapaukset: Milloin käyttää APC:tä vs. UPC:tä
Useimmissa yrityksissä ja palvelinkeskuksissa Ethernet-linkit-mukaan lukien sisäiset-teline- ja inter{2}}telineliitännät-UPC-liittimet tarjoavat enemmän kuin tarpeeksi paluuhäviön, joten LC/UPC ja SC/UPC ovat laajalti käytettyjä ja helppoja hankkia. APC:stä tulee pakollinen tai erittäin suositeltava, kun järjestelmä on erittäin herkkä heijastuksille, kuten PON/FTTHlinkit OLT:n, jakajien ja ONU:iden, RF over Fiber -ja CATV-jakelun ja joidenkin erittäin pitkän{0}}kattavuuden tai DWDM-siirtojärjestelmien välillä. Käytännön peukalosääntö insinööreille on: jos sovelluksesi on heijastusherkkä, oletuksena APC; muuten UPC yleensä riittää.
Värikoodaus ja mekaaninen yhteensopivuus
Helpottaakseen elämää kentällä useimmat toimittajat noudattavat värikäytäntöjä: SC/UPC ja LC/UPC ovat yleensä sinisiä, kun taas SC/APC ja LC/APC ovat yleensä vihreitä, joten teknikot näkevät kiillotustyypin yhdellä silmäyksellä. Samankaltaisista koteloista huolimatta UPC-liittimiä ei saa kytkeä APC-sovittimiin, eikä APC-liittimiä tule yhdistää UPC-sovittimiin; Parhaimmillaan tämä johtaa huonoon suorituskykyyn, ja pahimmassa tapauksessa se voi vahingoittaa päätypintoja. Vaikka osat voidaan pakottaa yhteen mekaanisesti, geometria on väärä, kulma ei täsmää ja sekä sisäänvientihäviö että paluuhäviö ovat paljon määrittelyn ulkopuolella.
Yleiset virheet (mitä insinöörien tulisi välttää)
Tyypillisiä kenttävirheitä ovat UPC-siltojen kytkeminen APC-paneeleihin, APC- ja UPC-liittimien sekoittaminen samalle optiselle polulle ja viallisen välijohdon vaihtaminen "jollakin, joka sopii" tarkistamatta kiillotustyyppiä tai värikoodausta. Nämä virheet johtavat usein salaperäisiin suuriin-häviöihin tai korkeaan-heijastusongelmiin, joita on vaikea korjata. Niiden välttämiseksi insinöörien ja teknikkojen tulee aina tarkistaa liittimen tyyppi ja väri ennen yhdistämistä ja käyttää ainakin yksinkertaista tarkastuskiikaria tai videomikroskooppia päätypinnan tarkistamiseen asennuksen ja vianmäärityksen aikana.

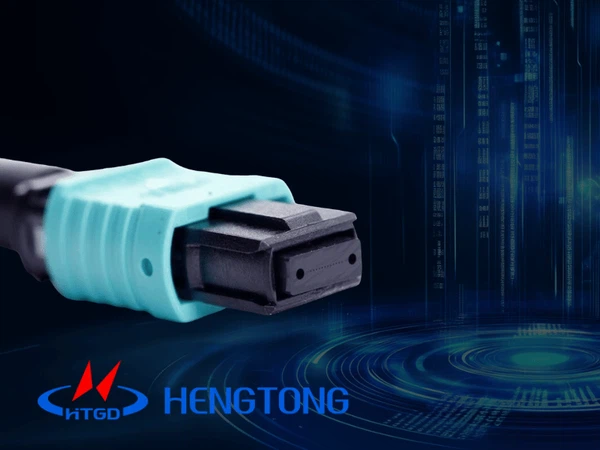

MPO/MTP-moni{0}}kuituliittimet: suuri{1}}tiheysvaihtoehto
Mikä on MPO? Mikä on MTP?
MPO (Multi-Fiber Push-On) on standardi moni{2}}kuituliittimen liitäntä, joka on määriteltyIEC/TIA, suunniteltu päättämään 8, 12, 24 tai useampia kuituja yhteen suorakaiteen muotoiseen holkkiin. MTP on -suorituskykyinen MPO-liitännän toteutus tietyltä toimittajalta, täysin mekaanisesti yhteensopiva tavallisen MPO:n kanssa, mutta tiukemmat toleranssit, parempi kiillotus ja valinnaiset suorituskykyluokat. Suunnittelijoille tämä tarkoittaa: MPO ja MTP yhdistyvät yleensä fyysisesti ilman ongelmia, mutta kun yhdistät ne samaan linkkiin, sinun tulee kiinnittää huomiota suorituskykyluokkaan, lisäyshäviöön ja paluuhäviöön, ei vain siihen, voidaanko liittimet kytkeä yhteen.
Liittimen rakenne ja kuitujen määrä
MPO/MTP-liitin käyttää litteää, monikuituholkkia, jossa kuidut on järjestetty tarkkaan lineaariseen (tai kaksoisriviin-)-yleensä 8, 12, 16, 24 tai 32 kuitua optisen kaapelin liitintä kohden. Kotelossa on "avain", joka määrittää suunnan (avain ylös / avain alas), ja ohjaustapit urospuolella, jotka sopivat naaraspuolen vastaaviin reikiin holkkien kohdistamiseksi. Kun suunnittelet linkkiä, sinun on määritettävä tarvittavien kuitujen määrän lisäksi myös sukupuoli (uros/naaras, nastat/ei nastat) ja avaimen suunta, koska nämä parametrit määräävät, kuinka runkoja, kasetteja ja välijohtoja voidaan yhdistää ilman napaisuus- tai paritusongelmia.
MPO/MTP-edut palvelinkeskuksissa
Nykyaikaisissa palvelinkeskuksissa MPO/MTP on houkutteleva, koska se tarjoaa erittäin suuren porttitiheyden ja tukee valmiiksi{0}}päätettyä kaapelointia, joka voidaan asentaa ja ottaa käyttöön nopeasti. Yksi MPO-runko voi korvata useita yksittäisiä kaksisuuntaisia patch-johtoja, mikä vähentää kaapelin määrää ja parantaa ilmavirtausta telineissä, kun taas tehdaspäätetyt päät antavat ennakoitavamman liitoshäviön ja toistettavuuden monissa liitoksissa. Tämä tekee MPO:sta/MTP:stä luonnollisen sopivan selkälehti-, -rivin{5}}pää- ja ylä-telinearkkitehtuureihin, joissa linkkejä määritetään tai päivitetään usein uudelleen ja insinöörit tarvitsevat kaapelijärjestelmän, joka voidaan skaalata ja jota voidaan käyttää uudelleen sen sijaan, että se vedetään uudelleen joka kerta.
MPO/MTP:n kiillotustyypit
Yksimoodiliitintyyppien tapaan MPO/MTP:tä on saatavilla eri pääty{0}}pintakäsittelyinä, tyypillisesti PC-versiona (litteä/fyysinen kontakti) ja APC (kulmallinen) versio. MPO/PC on yleinen monissa lyhyissä monimuotolinkeissä, kun taas MPO/APC on usein parempi-nopeampi tai enemmän heijastus-herkkään yksimuotolinkki, kuten 40G/100G/400G-rinnakkaisoptiikka tai pitkä{8}}reach-strukturoitu kaapelointi, jossa tiukempi paluuhäviö auttaa ylläpitämään signaalin eheyttä. MPO/MTP-komponentteja määritettäessä on tärkeää sovittaa kiillotustyyppi optiseen budjettiin ja sovellukseen ja varmistaa, että tietyn kanavan kaikissa optisten kaapelien liittimissä käytetään oikeaa PC- tai APC-versiota.
MPO vs LC: Liittimen rooli nykyaikaisissa verkoissa
Useimmissa nykyaikaisissa malleissa insinöörit pitävät MPO:ta ja LC:tä toisiaan täydentävinä eikä kilpailevina liitäntöinä: MPO/MTP:tä käytetään runkojohdoissa, jotka kuljettavat monia kuituja telineiden tai rivien välillä, ja LC:tä käytetään laitteen reunassa yksittäisten lähetin-vastaanottimien, palvelimien ja kytkimien yhdistämiseen. MPO-rungot laskeutuvat kasetteihin tai moduuleihin, jotka kulkevat useisiin LC-duplex-portteihin, joten yksi korkea-kuitu-määräinen kaapeli voi tukea monia LC-liitäntöjä. Tämä "selkäranka=MPO, päätepisteet=LC" -malli on nyt yleisin tapa palvelinkeskuksissa, koska se tasapainottaa tiheyden, hallittavuuden ja yhteensopivuuden valtavan LC--pohjaisen optiikan kanssa.
Yhteentoimivuus ja standardit (insinööreille)
MPO-liitännät on määritelty kansainvälisissä standardeissa, kuten IEC ja TIA, ja useimmat toimittajat noudattavat näitä mittoja, jotta MPO- ja MTP-liittimet ovat yhteensopivia eri tuotemerkkien välillä. Standardit takaavat kuitenkin vain perusmekaanisen yhteensopivuuden; todellinen optinen suorituskyky, holkin laatu, kiillotus ja mittatoleranssit voivat vaihdella huomattavasti tuotteiden ja laatujen välillä. Kriittisten 40G/100G/400G-linkkien kohdalla insinöörien tulisi siksi katsoa "MPO/MTP":n lisäksi etikettinä ja tarkistaa määritetty lisäyshäviöluokka, palautushäviö ja asiaankuuluvien IEC/TIA-standardien noudattaminen varmistaakseen, että sekatoimittajajärjestelmät eivät vain kytkeydy yhteen, vaan myös täyttävät vaaditun linkkibudjetin ja{6}}pitkän aikavälin luotettavuuden.
Optiset kaapelityypit: MPO/MTP Patch johdot ja runkokaapelit käytännössä
Patch johdot vs runkokaapelit
MPO/MTP-järjestelmässä välijohdoilla ja runkokaapeleilla on eri rooleja kanavassa. MPO-liitäntäjohto on yleensä lyhyt kaapeli, jonka toisessa tai molemmissa päissä on MPO/MTP-liittimet ja jota käytetään liittämään liitinpaneeli kytkimeen tai moduuli laitteeseen muutaman metrin päässä. MPO-runkokaapeli on pidempi, tehtaalla{2}}päätetty monikuituinen-runkoverkko, joka kulkee telineiden tai huoneiden välillä ja kuljettaa useita palveluita kerralla. se kulkee tyypillisesti yhdestä patch-paneelista tai -kasetista toiseen muodostaen "kuitumoottoritien" paikkojen välillä. Yksinkertaisessa topologiassa sinulla saattaa olla: Kytkin A → MPO-paikkajohto → kasetti → MPO-runko → kasetti → MPO-paikkajohto → Kytkin B, jossa runko muodostaa pysyvän rungon ja paikkajohdot käsittelevät joustavat liitännät molemmissa päissä.
kuituliitäntätyypit: tyyppi A, B ja C
MPO/MTP-linkeissä polariteetti määrittää, kuinka kuitu 1 toisessa päässä vastaa kuitujen paikkoja toisessa päässä, ja sukupuoli määrittää, kummalla puolella on ohjausnastat. Yksinkertaistetussa näkymässä tyypin A johdotus pitää kuidut suorassa järjestyksessä (1 → 1, 2 → 2, …), tyyppi B kääntää järjestyksen (1 → 12, 2 → 11, …) ja tyyppi C vaihtaa kuidut pareittain siten, että jokainen lähetys/vastaanottopari risteää. Näppäimen suunta (näppäin ylös/näppäin alas) määrittää, saatko tietylle kaapelille suoran vai käännetyn mappauksen, joten sen on vastattava yleistä napaisuusjärjestelmää. Sukupuolen osalta urospuolisessa MPO:ssa on ohjaustapit ja naaraspuolisessa MPO:ssa paritusreiät; yleinen käytäntö on käyttää urospuolisia runkoja ja naaraskasetteja tai -moduuleja siten, että valokaapelin päät liittyvät naaraspuolisiin MPO-kaapeliin. Minkä tahansa järjestelmän valitsetkin, sinun tulee korjata se vakiona ja dokumentoida se selkeästi, muuten napaisuus- ja pariutumisongelmia on erittäin vaikea korjata myöhemmin.
Breakout-kaapelit: MPO/MTP-LC
MPO/MTP–LC-katkos (fanout) -kaapeli tai -johtosarja ottaa yhden moni{0}}kuitu-MPO-liittimen ja jakaa sen useiksi LC-duplex-liittimiksi, joten yksi korkea-kuitu-runko voi syöttää useita hitaampia-nopeita portteja. Tyypillinen esimerkki on 12-kuidun MPO toisessa päässä, joka katkeaa neljään LC-duplex-liittimeen, jota käytetään yhdistämään yksi 40G-portti 4×10G-portteihin. Loogisesti kuidut 1 ja 2 voivat liittyä Tx/Rx-pariin ensimmäisessä LC:ssä, kuidut 3 ja 4 toiseen LC:hen ja niin edelleen, joten jokainen LC-dupleksi kuljettaa yhden 10G-linkin, kun taas MPO-puolella on yksi 40G-liitäntä. Ajattelemalla kartoitusta tällä tavalla-"kukin kuitupari MPO-holkissa=one LC duplex=one service" - auttaa insinöörejä visualisoimaan, mikä ydin kuljettaa mitäkin liikennettä, ja varmistaa, että kaikki lähetys- ja vastaanottoreitit on kohdistettu oikein.
Kuitutyypin valitseminen MPO/MTP-linkeille
MPO/MTP-liittimet voivat päätellä sekä yksi{0}}- (OS2)- että monimuotokuituja (OM3/OM4/OM5), ja oikea valinta riippuu etäisyydestä ja liitännän tyypistä. Palvelinkeskusten sisällä 40G/100G SR4 ja vastaavat rinnakkaiset monimuotoliitännät käyttävät tyypillisesti OM3- tai OM4-MPO-linkkejä lyhyillä ja keskipitkillä etäisyyksillä, ja OM5 esiintyy joissakin laajakaistasovelluksissa. Pidemmän ulottuvuuden tai tiettyjen standardien, kuten PSM4/PLR4-tyylisten yhden{18}}muotoisten rinnakkaisten linkkien kohdalla, näet OS2:n MPO/MTP-rungot yhdistettynä asianmukaisiin lähetin-vastaanottimiin, kun taas perinteinen LR4-optiikka päättyy edelleen duplex LC:hen, vaikka paneelien välinen runko on MPO-pohjainen OS2-runko. Suunnittelussa sinun tulee kohdistaa kuitutyyppi (OS2 vs OMx), MPO-luokka ja lähetin-vastaanottimen tekniset tiedot, jotta koko kanava täyttää sekä ulottuvuus- että häviövaatimukset.
Yleiset MPO/MTP:tä käyttävät datakeskustopologiat
Spe-leaf-palvelinkeskuksessa MPO/MTP-rungot kulkevat yleensä kunkin telineen yläosassa olevien lehtikytkimien ja keskirivien selkäkytkimien välillä, ja kasetit katkaisevat rungot LC:hen kytkinporteissa. Tämän avulla voit skaalata linkkien määrää yksinkertaisesti lisäämällä runkoja ja moduuleja. Perinteisemmässä ydin-jakelu-pääsy-suunnittelussa MPO-rungot voivat yhdistää ydin- ja jakelulohkoja huoneen poikki, kun taas lyhyemmät LC- tai MPO-patch-johdot käsittelevät liitäntöjä kunkin lohkon sisällä. sisäänSAN kankaat, monikuituisia runkoja käytetään usein director-luokan kytkimien välillä tai ohjaimista suuriin tallennusryhmiin, jälleen MPO–LC-valjaat reunassa, jossa yksittäiset isäntä- tai ryhmäportit näkyvät. Nämä mallit antavat sinulle käytännöllisiä malleja: käytä MPO/MTP-runkoja missä sinulla on kiinteät, korkean-määrän väliset-teline- tai inter-rivit, ja muunna LC-muotoon pisteissä, joihin yksittäisten laitteiden ja lähetin-vastaanottimien on liityttävä.
Kuinka valita oikea liitin ja liitäntäjohto verkkoosi
Vaihe 1: Määritä sovellusskenaariosi
Ennen kuin valitset liittimen kuitua tai liitäntäjohtoa, selvitä linkin perusasiat: etäisyys (teline-telineeseen-teline, huone-huoneeseen-, rakennus--rakennukseen), tiedonsiirtonopeus (1G/10G/40G/100G/400G data), ympäristö, (ulkokaappi) korkean{11}}värähtelyn teollisuusalue) ja tuleva päivityssuunnitelma (pysyykö tämä 10 Gt vuosia vai todennäköisesti siirtyy pian 40 G/100 G:een?). Nämä kysymykset antavat insinööreille yksinkertaisen tarkistuslistan keskustellakseen asiakkaiden tai johdon kanssa ja varmistavat, että optinen suunnittelu vastaa sekä tämän päivän vaatimuksia että huomisen etenemissuunnitelmaa.
Vaihe 2: Valitse liitintyyppi (FC/SC/LC/MPO)
Kun skenaario on selvä, voit valita liitinperheen. Uusille konesaleille tyypillinen paras käytäntö on LC laitteiston reunassa yhdistettynä MPO/MTP-rungoihin rungossa, koska tämä tasapainottaa tiheyttä ja joustavuutta. FTTH/PON- ja liityntäverkoissa SC/APC tai LC/APC on tavallinen valinta OLT-, splitter- ja ONU-puolella tiukkojen heijastusvaatimusten vuoksi. Testauslaitteissa tai korkean -värähtelyn ympäristöissä on yleensä yksinkertaisinta seurata laitteen alkuperäistä liitintä, joka on usein FC tai joskus SC. Standardointi pienelle sarjalle kuitukaapeliliitintyyppejä projektin aikana yksinkertaistaa varastointia, dokumentointia ja kenttähuoltoa.
Vaihe 3: Päätä APC vs. UPC
Valinta APC:n ja UPC:n välillä voidaan tehdä yksinkertaiseksi säännöksi: jos sovellus on erittäin herkkä heijastuksille-esimerkiksi PON/FTTH, RF over Fiber, CATV, jotkut DWDM--tai erittäin pitkät yksimuotoiset linkit-, sinun tulee oletuksena käyttää APC:tä. tavallisissa Ethernet- ja yritys/tietokeskuslinkeissä UPC-liittimet tarjoavat yleensä enemmän kuin tarpeeksi tuottohäviön suorituskyvyn. Avain on johdonmukaisuus: APC:tä ja UPC:tä ei pidä sekoittaa yhdellä optisella reitillä, ja kaikkien sen reitin paneelien, letkujen ja liitosjohtojen on käytettävä samaa kiillotustyyppiä odottamattomien katoamis- ja heijastusongelmien välttämiseksi.
Vaihe 4: Suunnittele tiheys ja tulevia päivityksiä
Porttitiheys ja skaalautuvuus ovat yhtä tärkeitä kuin ensimmäinen{0}}käännös. Jos telinetilaa on vähän ja porttien määrä on suuri, LC-kuitukaapeliliittimet ja MPO/MTP-rungot mahdollistavat paljon suuremman tiheyden kuin vanhemmat SC- tai kuituliitännät. Kun aiot kehittyä 10G:stä 40G/100G:hen, kannattaa usein asentaa MPO/MTP-rungot alusta alkaen, vaikka jakaisitkin ne aluksi LC:hen 10G:tä varten, jotta myöhemmät päivitykset voivat käyttää samaa runkoverkkoa uudelleen. Tiheyttä ja siirtymistä ajatellen suunnittelu vähentää tulevaa-kaapelointityötä ja auttaa pitämään fyysisen kerroksen puhtaana ja hallittavana verkon kasvaessa.
Esimerkkikokoonpanot insinööreille
Suunnittelupäätösten helpottamiseksi voit käyttää uudelleen muutamia vakiomalleja: 10 Gt -top--rack (ToR) -asetuksissa käytä kaksisuuntaisia LC/UPC-korjausjohtoja palvelimilta ToR-kytkimeen ja lyhyitä LC–LC-linkkejä kytkimien välillä tarvittaessa. 40G/100G selkä-lehtikankaalle aja MPO/MTP-rungot selkä- ja lehtirivien väliin, aseta ne kasetteihin ja käytä MPO–LC-katkaisuvaljaita tai MPO-paikkajohtoja lähetinvastaanottimen tyypistä riippuen. FTTH OLT-jakaja-ONU -skenaariossa standardoi SC/APC (tai LC/APC) koko passiivisessa verkossa käyttämällä esi-päätettyjä tai fuusio-liitoksia ja lyhyitä APC-korjausjohtoja aktiivisissa laitteissa. Nämä mallit antavat suunnittelijoille{10}}valmiita lähtökohtia, jotka voidaan mukauttaa kunkin projektin erityispiirteiden mukaan.
FAQ
Voinko sekoittaa LC- ja SC-kuitukaapeliliittimiä samassa verkossa?
Kyllä. Voit käyttää LC:tä joissakin laitteissa ja SC:tä toisissa samassa verkossa, kunhan yhdistät ne oikein LC–SC-patch-johdoilla tai -sovittimilla ja pidät kokonaisliitäntähäviön linkkibudjettisi rajoissa. Mitä et voi tehdä, on kytkeä LC-liitin suoraan SC-porttiin tai päinvastoin ilman oikeaa sovitinta.
Voinko kytkeä UPC-liittimen APC-sovittimeen?
Ei. UPC:tä ja APC:tä ei saa sekoittaa samassa parisuhteessa. APC-sovittimen UPC-liitin (tai päinvastoin) aiheuttaa erittäin huonon sisäänviennin/palautushäviön ja voi vahingoittaa päätypintoja, koska geometria ja kulma eivät täsmää. Pidä aina UPC UPC:n kanssa ja APC APC:n kanssa tiettyä optista polkua pitkin.
Mitä eroa on simplex-, duplex- ja MPO-patch-johdoilla?
Yksipuolisessa välijohdossa on yksi kuitu, tyypillisesti yhtä lähetys- tai vastaanottotietä varten. Kaksisuuntaisessa välijohdossa on kaksi kuitua yhdessä vaipassa (tai pidikkeessä), jota käytetään Tx/Rx-parina kaksisuuntaisessa linkissä, kuten 1G/10G Ethernetissä. MPO/MTP-korjausjohto sisältää useita kuituja (8, 12, 24 jne.) yhdessä liittimessä, ja sitä käytetään suuri-tiheyksissä tai rinnakkaisissa linkeissä, esimerkiksi 40G/100G tai liittämiseen kasetteihin ja runkojohtoihin datakeskuksissa.
Milloin minun pitäisi harkita MPO/MTP:tä LC:n sijaan?
Sinun tulee harkita MPO/MTP:tä, kun sinulla on paljon kuituja telineiden tai rivien välillä, tarvitset erittäin suurta porttitiheyttä tai suunnittelet 40G/100G/400G-linkkejä ja toistuvia uudelleenmäärityksiä. Useimmissa malleissa MPO/MTP:tä käytetään rungossa/rungoissa, kun taas LC:tä käytetään edelleen laiteporteissa; MPO tarjoaa skaalattavia monikuituisia valtateitä, LC tarjoaa joustavat yhteydet yksittäisiin lähetin-vastaanottimiin.
Kuinka usein minun tulee puhdistaa tyyppini kuituliittimet?
Optiset kuituliittimet tulee puhdistaa vähintään ennen ensimmäistä kytkentää ja aina, kun ne irrotetaan ja kytketään uudelleen. Sisällytä kriittisten linkkien osalta liittimen tarkastus ja puhdistus säännöllisiin huoltoikkunoihin. Yksinkertainen "tarkista → puhdista → tarkista → yhdistä" -rutiini oikeilla työkaluilla on yksi tehokkaimmista tavoista välttää satunnaiset suuret-häviöt tai ajoittaiset linkkiongelmat.
Ovatko MTP ja MPO täysin yhteensopivia?
MTP on brändätty,{0}}suorituskykyinen MPO-tyyppi, ja ne ovat mekaanisesti yhdistettävissä, kunhan kuitumäärä, napaisuus, sukupuoli (nastat/ei nastat) ja kiillotustyyppi vastaavat toisiaan. Optinen suorituskyky (IL/RL) riippuu kuitenkin tietystä tuotteesta ja arvosta, joten nopeissa{2}}nopeissa tai tiukoissa-budjettilinkeissä sinun tulee tarkistaa määritetty suorituskyky, ei vain olettaa, että mikä tahansa MPO/MTP-sekoitus täyttää suunnittelumarginaalit.
Mitkä ovat tärkeimmät optisten kuitujen päätetyypit?
Yhteinenoptisten kuitujen päätetyypitovat tehtaalla valmiiksi{0}}päätettyjä liittimiä, fuusioliitoksia, kentällä-asennettavia liittimiä ja mekaanisia jatkoksia.
Mitä kuitukaapelin päät tarkoittavat projektissa?
Käytännössä kuitukaapelin päät tarkoittavat yleensä sitä, miten kaapeli on viimeistelty molemmilta puolilta, esimerkiksi kuitujen päätyypit: LC/UPC, SC/APC, MPO tai paljaat kuidut, jotka on valmistettu jatkoksi.
Mikä on kuitupistoke?
Kuitupistoke on täydellinen pistoke{0}}johdon päässä, kuten LC-kuituliitin tai SC-kuituliitin, joka voidaan liittää sovittimeen tai lähetin-vastaanottimeen.
Mitä ovat offc-liittimet?
ofc-liittimet ovat optisessa kuitukaapelissa (OFC), tyypillisesti LC-, SC-, FC-, ST- tai MPO-liittimiä, jotka on sovitettu kaapelin tyyppiin ja laiteportteihin.
Mitkä ovat tärkeimmät kaapelityypit?
Tyypillisiä kaapelityyppejä ovat yksi-mode OS2, multimode OM3/OM4/OM5, sisätilojen tiivis-puskuri, irrallinen-ulkoputki ja korkea-kuitu-määräinen MPO-runkokaapeli.
