tuntemus

Yksi{0}}- ja monimuotokuitu ovat kaksi pääasiallista optista-kuitujen siirtovälinettä, joita käytetään Ethernetissä, datakeskuksissa, liityntäverkoissa, kampuksen runkoverkoissa, teollisessa viestinnässä ja monissa muissa järjestelmissä. Ero ei ole vain siinä, että toinen on "ulkokäyttöön" ja toinen "sisäkäyttöön". Oikea valinta riippuu vaaditusta tiedonsiirtonopeudesta, linkin etäisyydestä, lähetin-vastaanottimen tyypistä, asennetusta kuidusta, optisen häviön budjetista ja tulevasta päivityssuunnitelmasta.

Lyhyille linkeille monimuotokuitu voi tarjota käytännöllisen ja kustannustehokkaan{0}ratkaisun, kun se yhdistetään lyhyen-optiikan kanssa. Pidemmille linkeille tai verkoille, jotka tarvitsevat suurempaa kattavuutta ja päivitysjoustavuutta, yksimuotokuitu on yleensä vahvempi valinta. Kummallakaan kuitutyypillä ei kuitenkaan ole yhtä universaalia maksimietäisyyttä. Tuetun ulottuvuuden määrää koko optinen kanava, ei pelkkä kaapeli.

Mikä on Multimode Fiber?

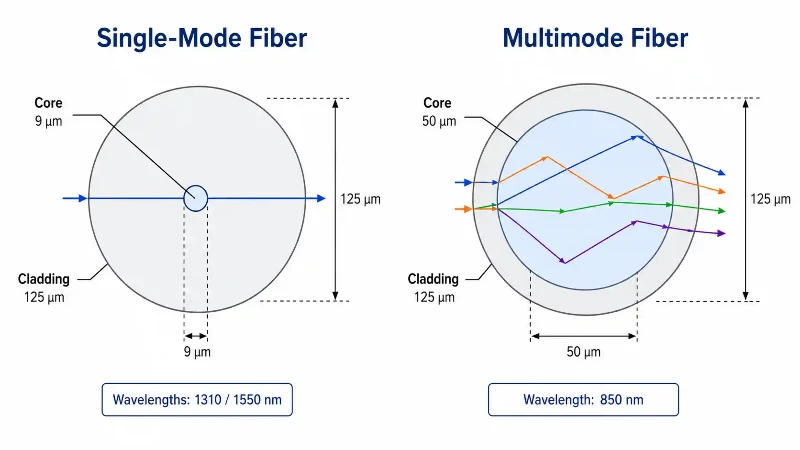

Monimuotokuituon suhteellisen suuri ydin, joka tukee useita etenemismuotoja. Koska nämä tilat eivät kaikki saavu vastaanottimeen täsmälleen samaan aikaan, modaalinen hajonta rajoittaa kaistanleveyttä lähetysetäisyyden kasvaessa.

Yleisiä lajiteltuja{0}}indeksien monimuotokuituluokkia ovat OM1, OM2, OM3, OM4 ja OM5. OM1 yhdistetään yleensä 62,5/125 µm geometriaan, kun taas OM2 - OM5 käyttävät 50/125 µm geometriaa. OM3 ja OM4 ovat laser{16}}optimoituja kuituja, joita käytetään laajalti 850 nm:n lyhyen ulottuvuuden{18}}Ethernet-optiikalla, ja OM5 on laajakaistainen 50 µm:n monimuotolaatu, joka on tarkoitettu järjestelmiin, jotka käyttävät useita lyhyitä aallonpituuksia.

Monimuotokuitu valitaan yleensä lyhyisiin laite-huone-, rakennus- ja datakeskuslinkkeihin-, joissa asennettu etäisyys on valittujen optisten moduulien ulottuvilla. Sen suurempi ydin tekee myös valon kytkemisestä kuituun vähemmän vaativaa kuin yksi-moodijärjestelmissä, vaikka liittimen puhtaus, napaisuus, häviö ja lähetinvastaanottimen yhteensopivuus ovat silti tärkeitä.

Mikä on yksimuotokuitu{0}}?

Yksimuotoinen{0}}kuitusiinä on paljon pienempi ydin ja se on suunniteltu tukemaan perusetenemistilaa sen tarkoitetuissa käyttöolosuhteissa. Johdantomateriaalissa sen kuvataan usein olevan noin 9 µm:n ydin, mutta yksimuotokuidun tekniset tekniset tiedot riippuvat myös suuresti moodikentän halkaisijasta, joka vaihtelee kuidun rakenteen ja aallonpituuden mukaan.

Koska yksimuotokuitu{0}}vältää monimuotolinkkejä rajoittavan modaalisen hajaantumisen, se soveltuu paljon pitemmille lähetysmatkoille. Yleisiä toiminta-aallonpituuksia ovat 1310 nm ja 1550 nm riippuen verkosta ja optisesta liitännästä.

ITU-T G.652 on perusviiteperhe standardinmukaiselle yksi-muotovalokuidulle ja -kaapelille. NykyinenITU-T G.652 -suositusmäärittelee tämän kuituluokan geometriset, mekaaniset ja siirto-ominaisuudet.G.652.D kuituSitä käytetään laajalti liityntä-, metro-, runkoverkon ja yleisessä televiestintäinfrastruktuurissa.

Liityntäverkoissa ja asennuksissa, joissa odotetaan tiukempia mutkia, G.657-kuitu tarjoaa paremman taivutus-häviön suorituskyvyn verrattuna G.652:een. NykyinenITU-T G.657 -suosituskattaa taipumattomat-häviöt-yksimuotoiset kuidut, mukaan lukien A-luokan kuidut, jotka on suunniteltu yhteensopiviksi perinteisten G.652-sovellusten kanssa. Tiheissä päätepisteissä, jakelulaatikoissa ja sisätiloissa on vaihtoehtoja, kutenG.657.A2 mutka-herkkä kuituvoi olla hyödyllistä, kun määritellyt taivutusvaatimukset oikeuttavat sen.

Single Mode vs Multimode Fiber: Keskeiset erot

Kuinka pitkälle yksi-{0}}- ja monimuotokuitulähetys voi olla?

Ei ole teknisesti oikeaa vastausta, kuten "monimoodi toimii 550 metriin asti" tai "yksitila toimii 100 kilometriä". Kuitutyyppi on vain yksi osa linkistä. Todellinen tuettu etäisyys riippuu Ethernet- tai siirtostandardista, lähetin-vastaanottimen käynnistystehosta, vastaanottimen herkkyydestä, aallonpituudesta, kuidun vaimennuksesta, modaalisesta tai kromaattisesta dispersiosta, liittimen häviöstä, liitoshäviöstä ja mahdollisesta suunnittelumarginaalista.

Seuraavat arvot ovat hyödyllisiä esimerkkejä yleisten kaapelirajojen sijaan:

CisconGigabit Ethernet SFP:n tekniset tiedotja10GBASE SFP+ tekniset tiedothavainnollistaa, miksi kuitu{0}}valintataulukoiden tulisi aina nimetä sekä optinen liitäntä että kuitulaatu.

Käytä varsinaisessa projektissa laitteen valmistajan lähetin-vastaanottimen määritystä ohjaavana tavoittavuusarvona ja tarkista kanavan täydellinen häviö. Fyysisesti riittävän pitkä kaapeli ei ole automaattisesti optinen linkki, joka täyttää vaaditun teho- ja hajontabudjetin.

Onko yksimuotokuitu{0}} nopeampi kuin monimuotokuitu?

Kuitua itsessään ei pitäisi kuvata olevan yksi kiinteä "nopeus". Sekä yksi-- että monimuotokaapelointi voi kuljettaa suuria tiedonsiirtonopeuksia, kun ne sovitetaan oikeaan optiikkaan ja standardeihin. Käytännön ero on se, että monimuotoista kaistanleveyttä rajoittaa voimakkaammin modaalinen hajautus etäisyyden yli, kun taas yksimuotokuitu tarjoaa lähetysvälineen, joka sopii paremmin pitkän ulottuvuuden ja erittäin{4}}kapasiteetin optisiin järjestelmiin.

10 GbE:n linkille yhden laitehuoneen sisällä OM3 tai OM4 voi olla täysin sopiva. Monen-kilometrin 10 GbE kampuksen runkoverkossa 10GBASE-LR yksimuotokuitu-on osuvampi arkkitehtuuri. Tiedonsiirtonopeus on sama; optinen järjestelmä ja tuettu ulottuvuus ovat erilaisia.

Kumpi maksaa vähemmän: yksi-tila vai monitila?

Multimode on perinteisesti ollut houkutteleva lyhyen{0}}kattavuuden verkoissa, koska yhteensopiva lyhyen kattavuuden{1}}optiikka voi olla taloudellista. On kuitenkin riskialtista valita kuitu vain olettaen, että "monimuoto on halvempaa". Moduulien hinnoittelu muuttuu ajan myötä, eri kytkinalustat tukevat erilaista optiikkaa ja asennettu kaapelointi saattaa pysyä käytössä paljon kauemmin kuin lähetin-vastaanottimet.

Parempi vertailu on asennuksen kokonaiskustannukset:

• kuitukaapelin ja päättämiskustannukset;
• lähetin-vastaanottimen hinta molemmissa päissä;
• välijohdot, sovittimet ja paneelit;
• testaus ja sertifiointi;
• välikytkimien tai median{0}}muunnospisteiden määrä;
• tuleva siirtyminen korkeampaan tiedonsiirtonopeuteen;
• asennetun runkoverkon vaihdon kustannukset myöhemmin.

Kiinteälle, lyhyelle sisäiselle linkille monimuoto voi silti olla järkevä kustannusvaihtoehto. Jos runkoverkkoinfrastruktuurin odotetaan palvelevan useita laitesukupolvia, yksi-tila voi vähentää tulevan kattavuuden rajoituksen riskiä, ​​vaikka alkuperäiset optiset moduulit eivät olisikaan edullisin-vaihtoehto.

Oikeat sovellusskenaariot

1. Palvelinkeskukset ja laitehuoneet

Multimode OM3 tai OM4 soveltuu tavallisesti lyhyen-sataman palvelin-, kytkin- ja korjaus-paneelilinkkeihin, kun määritetty Ethernet-liitäntä tukee vaadittua etäisyyttä. OM5 voidaan harkita, jos valittu optinen arkkitehtuuri hyötyy erityisesti laajakaistaisesta monimuototoiminnasta.

Single{0}}mode soveltuu silloin, kun palvelinkeskus vaatii pidempää sisäistä kattavuutta, kampusyhteyttä, datakeskuksen-yhteyttä tai päivitysstrategiaa, joka perustuu single-mode-optiikkaan. Suuremman-tiheyden arkkitehtuureissa kuitutyyppi on myös sovitettava yhteen liittimen muodon, kaistan määrän, napaisuuden ja valitunnopea{0}}optinen lähetin-vastaanotin. Laajempi kuva topologia- ja kaapelointipäätöksistä on sivuston sivullavalokuitu-datakeskuksen-opastus.

2. Toimistorakennukset ja yritysverkot

Lyhyissä rakennuslinkeissä monimuoto voi olla käytännöllinen, varsinkin kun olemassa oleva OM3- tai OM4-infrastruktuuri vastaa jo vaadittua optiikkaa. Yksittäinen tila tarjoaa usein paremman kattavuuden ja selkeämmän-pitkän aikavälin päivityspolun rakentamiseen-kiinteistöön tai kampuksen runkoverkkoon.

Kaapelin rakenteen on silti vastattava asennusympäristöä. Paloluokitus, nousu- tai liitäntävaatimukset, vetolujuus, taivutussuorituskyky ja sisä-/ulko-siirtymävaatimukset ovat erillisiä kysymyksestä yksi-tila vs. monimuoto. Ansisätilojen optinen kaapelivoi sisältää jompaakumpaa kuitutyyppiä tuotesuunnittelusta ja verkkovaatimuksista riippuen.

3. FTTx ja laajakaistayhteys

Yksi{0}}muotokuitu on vakiovalinta FTTx-käyttöön, koska jakelu- ja pudotusverkkojen on katettava paljon suuremmat etäisyydet kuin tyypillisten huone{1}}tason LAN-linkkien ja ne saattavat tarvita passiivista optista jakamista. G.652.D on yleinen yksimuotoisessa infrastruktuurissa, kun taas G.657-kuidut ovat erityisen hyödyllisiä, kun liityntäkaapeleiden reititys ja taipuminen on tiukempaa asiakkaan tiloissa tai jakelupisteissä.

4. Metropolitan-, runkoverkko- ja kauko{1}}linkit

Yksi{0}}muotokuitu on normaali valinta metron, runkoverkon,-kampuksen poikki-ja pitkän matkan lähetyksille. Sanominen, että yksi-tila "tukee automaattisesti satoja kilometrejä" on kuitenkin epätäydellinen. Näillä etäisyyksillä järjestelmän suunnittelussa on otettava huomioon valittu aallonpituus, optinen tehobudjetti, kromaattinen dispersio, vahvistimen arkkitehtuuri soveltuvin osin, liitos- ja liitinhäviöt sekä tarkka lähetin- tai siirtoalusta.

5. CCTV ja teollisuusvalvonta

Lyhyissä turva{0}}kameroiden yhdistämislinkeissä rakennuksen tai paikallisen laitoksen sisällä monitila voi toimia hyvin, jos Ethernet-optiikka ja etäisyys ovat yhteensopivia. Hajautetuissa kameroissa suurelle teollisuusalueelle, moottoritielle, käyttökäytävälle tai kunnallisverkkoon, yksi-tila on yleensä käytännöllisempi, koska aktiivisten solmujen välinen ulottuvuus on pidempi.

Valinnan tulee perustua verkon topologiaan ja optiseen rajapintaan, ei sanaan "CCTV". 100 metrin kameran ylöslinkki ja 10 kilometrin valvontarunko ovat eri siirtoongelmia, vaikka molemmat kuljettaisivat videota.

6. Outdoor and Utility Communications

Ulkoasennus ei automaattisesti vaadi yksimuotokuitua-. "Outdoor" kuvaa ympäristö- ja mekaanisia vaatimuksia, kuten UV-altistus, kosteussuoja, vetokuormitus, puristuskestävyys, ilmajänneväli, kanavan asennus tai suora hautaaminen. Sekä yksi-- että monimuotokuituja voidaan liittää ulkokaapelirakenteisiin.

Pitkät ulkopuoliset runko- ja sähköyhteydet suosivat kuitenkin yksittäistä-tilaa, koska etäisyysvaatimukset ovat yleensä suuremmat. Kaapelirakenne tulee sitten valita erikseen reittiä varten, kuten kanava, maanalainen taiantennikuitu{0}}optinen kaapeli.

Voiko projekti käyttää sekä yksi{0}}- että monimuotokuitua?

Kyllä, mutta raja on suunniteltava oikein. Kampus voi käyttää yksimuotokuitua pitkälle ulkorunkoverkolle ja monimuotokuitua lyhyille sisäisille linkeille. Tärkeää on, että näiden kahden median tulisi normaalisti kohdata aktiivinen verkkolaite, joka tarjoaa oikean optisen liitännän kullekin segmentille.

Älä käsittele yksi--- ja monimuotokuituja vaihdettavina säikeinä, jotka voidaan yksinkertaisesti yhdistää yhteen läpinäkyväksi linkiksi. Niiden tilaominaisuudet ja niihin liittyvät lähetin-vastaanottimet ovat erilaisia. Niiden suora sekoittaminen voi aiheuttaa vakavan kytkentähäviön tai epävakaan suorituskyvyn. Jos suunnittelussa käytetään molempia tietovälineitä, dokumentoi kunkin segmentin muunnospiste, lähetin-vastaanottimen tyyppi, liitinliitäntä ja häviöbudjetti.

Kuinka valita yksi-{0}}- ja monimuotokuitujen välillä

1. Määritä tiedonsiirtonopeus ja protokolla.Aloita varsinaisesta liitännästä: 1 GbE, 10 GbE, 25 GbE, 40 GbE, 100 GbE, PON, kuitukanava tai muu siirtojärjestelmä.
2. Mittaa todellinen kanavan pituus.Sisällytä paikkausreitit ja kohtuullinen asennusmarginaali sen sijaan, että käytät suoraa{0}}rakennusetäisyyttä.
3. Valitse optinen lähetin-vastaanotin.Tarkista valmistajan tukema kuitutyyppi, aallonpituus, liitin ja kanavan enimmäiskattavuus.
4. Vahvista asennettu tai ehdotettu kuitulaatu.Valitse monitilaa varten OM1, OM2, OM3, OM4 tai OM5 sen sijaan, että kirjoitat vain "MMF". Jos kyseessä on yksi-tila, vahvista sovellettavat kuitutiedot ja kaapelin rakenne.
5. Laske optisen häviön budjetti.Sisällytä kuituvaimennus, liittimet, jatkokset, passiiviset komponentit ja suunnittelumarginaali.
6. Tarkista asennusympäristö erikseen.Sisätilojen paloluokitus, vedenesto ulkona, antennin vetokuormitus, kanavan mitat, taivutussäde ja mekaaninen suojaus ovat kaapelin-rakennusvaatimuksia, eivät siirtotilan-sääntöjä.
7. Harkitse päivityspolkua.Jos kaapeli pysyy asennettuna useiden aktiivisten laitteiden sukupolvien ajan, vertaa tulevaisuuden optiikkaa ja ulottuvuutta, ennen kuin optimoit vain tämän päivän moduulihintaan.

Käytännön valintaesimerkki

Harkitse paikkaa, jossa on 2,5 km:n yhteys kahden rakennuksen välillä ja useita lyhyitä alle 100 metrin yhteyksiä kunkin laitehuoneen sisällä. Kohtuullinen arkkitehtuuri voi käyttää yksi-muotokuitua ja pitkä{4}}optiikkaa 2,5 km:n runkoverkossa, kun taas olemassa oleva OM3- tai OM4-kaapelointi voi jatkossakin palvella yhteensopivia lyhyen-linkkejä rakennusten sisällä.

Tämä ei ole suositus yhden{0}}tilan liittämiseen suoraan monimuotoon. Jokaisen kuitusegmentin on päätyttävä laitteeseen tai muunnospisteeseen, joka käyttää tälle segmentille suunniteltua optiikkaa. Esimerkki osoittaa yksinkertaisesti, miksi sekakampus voi käyttää molempia kuitutyyppejä käsittelemättä niitä yhtenä jatkuvana optisena välineenä.

FAQ

Voidaanko yksi{0}}- ja monimuotokuitu yhdistää suoraan?

Niitä ei normaalisti pitäisi kytkeä ikään kuin ne olisivat yhden optisen kanavan vaihdettavia osia. Yksi-- ja monimuotojärjestelmät käyttävät erilaisia ​​etenemisominaisuuksia ja tyypillisesti erilaisia ​​optisia lähetin-vastaanottimia. Jos molempia tietovälineitä tarvitaan, käytä aktiivisia laitteita, mediamuunnosta tai erityisesti dokumentoitua käyttöliittymäsuunnittelua.

Onko yksimuotokuitu{0}} aina parempi kuin monimuotokuitu?

Ei. Yksi-tila tarjoaa paljon suuremman kattavuuden ja vahvan pitkän-joustavuuden, mutta monitila on edelleen käytännöllinen valinta monille lyhyen-kattavuuden linkeille. Parempi vaihtoehto on se, joka täyttää vaaditun käyttöliittymän, etäisyyden, budjetin ja päivityssuunnitelman pienimmällä kokonaisriskillä.

Voiko monimuotokuidulla juosta 1 km?

Joskus tietyillä alhaisella{0}}nopeudella tai erityisesti tuetuilla optisilla yhdistelmillä, mutta 1 km ei ole yleinen monimuotosuunnittelusääntö. Esimerkiksi Cisco dokumentoi noin 1000BASE-SX-toiminnan laser-optimoidun 50 µm:n monimuotokuidun yli etäisyyksillä, jotka ovat pidempiä kuin yleisesti mainittu 550 metriä. Tarkista aina tarkka lähetin- ja kuituyhdistelmä.

Onko OM4 parempi kuin OM3?

OM4 tarjoaa korkeamman modaalisen kaistanleveyden kuin OM3 ja voi tukea pidempää kattavuutta joissakin lyhytaaltoisissa optisissa liitännöissä. Tämä ei tarkoita, että jokaisen projektin on käytettävä OM4:ää; jos OM3-kanava jo täyttää valitun liitännän etäisyysmääritykset ja päivityssuunnitelman, se voi jäädä riittäväksi.

Mitä eroa on G.652.D- ja G.657-kuidun välillä?

Molemmat ovat yksimuotokuitu{0}}perheitä. G.652 määrittelee perinteiset yksimuotokuituominaisuudet, kun taas G.657 on suunniteltu parantamaan taivutus-häviökykyä. G.657-luokan A kuidut on tarkoitettu säilyttämään yhteensopivuus G.652--tyyppisten sovellusten kanssa samalla, kun ne tarjoavat tehokkaamman taivutussuorituskyvyn pääsy- ja tiheissä reititysympäristöissä.

Mitä kuitua minun pitäisi käyttää datakeskuksessa?

Lyhyille sisäisille linkeille OM3- tai OM4-monitila on yleinen, kun se vastaa valittua lyhyen-reach-optiikkaa. Yksi-tila on usein etusijalla pidempien-datakeskuslinkkien, kampusyhteyksien, datakeskusten-yhteenliittämisen tai arkkitehtuurien kannalta, jotka asettavat etusijalle pitkän ajan-joustavuuden. Lähetin-vastaanottimen tiekartta tulee tarkistaa ennen kaapeloinnin viimeistelyä.

Mikä kuitu on parempi ulkokäyttöön CCTV?

Pitkille ulkona toimiville CCTV-rungoille yksi{0}}tila on yleensä käytännöllisin lähetysväline ulottuvuuden vuoksi. Lyhyillä paikallisilla ulkolinkeillä monitila voi toimia myös, jos optinen liitäntä tukee etäisyyttä. Itse kaapelilla tulee erikseen olla reitille ja ympäristöaltistukseen sopiva ulkorakenne.

Lopullinen valintasääntö

Älä valitse kuitua yhdellä pikanäppäimellä, kuten "sisätila on yhtä suuri kuin monimuoto" tai "ulkona on yksi{0}}tila". Määritä ensin tiedonsiirtonopeus ja optiikka ja tarkista sitten etäisyys, kuituluokka, häviöbudjetti, asennusympäristö ja tuleva päivitystarve. Useimmissa lyhyen matkan -laitteiden-huone- ja datakeskuksen-linkeissä monitila on edelleen kelvollinen vaihtoehto. FTTx:lle, kampuksen runkoverkoille, metroverkoille ja pidemmälle teollisuus- tai ulkoilmalähetykselle yksi-tila on yleensä suositeltava perusta.
